Tuoteparametrit

PARAMETRI	Toimitusjännite			Huomautukset
PARAMETRI	2.5V	3.3V	5.0V	Huomautukset
Taajuusalue	0,137 ~ 133MHz	0,137 ~ 166MHz	0,137 ~ 133MHz	32,768kHz saatavilla
Taajuuden vakaus	± 20ppm / ± 25ppm / ± 50ppm			Katso alla oleva huomautus
Käyttölämpötila -alue	–10 to +60 aste / –20 to +70 aste / –40 - +85 aste			Asetukset jopa +125 aste
Ikääntyminen ensimmäinen vuosi	± 3,0ppm			@+25 aste
Toimitusvirta	3 ~ 15mA	5 ~ 15mA	10 ~ 30maa	1 ~ 30 ~ 75MHz @15pf
	25MA	30maa	45maa	Suurempi tai yhtä suuri kuin 75 ~ 133MHz @15pf
		40MA	50MA	Suurempi tai yhtä suuri kuin 133MHz @15pf
Lähtöaaltomuoto ja kuorma	HCMOS 15PF			30pf valinnainen
Lähtöjännitetaso korkea	2.25V	2.97V	4.5V	Vähimmäis-
Lähtöjännitetaso alhainen	0.25V	0.33V	0.4V	Enimmäis
Nousu- ja laskuajat	6ns	6ns	10ns	1 ~ 100MHz@10 ~ 90% VCC: stä
Nousu- ja laskuajat	3NS	3NS	6ns	Suurempi tai yhtä suuri kuin 100MHz@10 ~ 90% VCC: stä
Symmetria (työsykli)	45 ~ 55% tai 40 ~ 60%			@ 50%VCC
Vaiheen värjäys RMS	<1ps			12 kHz pienempi tai yhtä suuri kuin FJ vähemmän tai yhtä suuri kuin 20MHz
Huomaa:Stabiilisuus sisältää taajuuden poikkeamat +25 asteessa, ylilämpötila -alueella, syöttöjännitteen vuoksi

Tuoteominaisuudet

■ DIP-8-metallipaketti

■ Tiukka stabiilisuus lämpötila -alueella

■ Tri - Tila Enable/ Poista -toiminto käytöstä (nasta 1)

Sovellukset

DIP-8: n puolikokoinen oskillaattori 1008 CD08H4 -sarja käytetään laajasti: Teollisuusohjauslauta.

product-407-334

Teollisuuslautakunta

Tuote edut

Helppo juotostoiminta

DIP-8-puolikokoisen paketin suuri PIN-etäisyys helpottaa toimintaa juotosprosessin aikana riippumatta siitä, onko se manuaalinen juotos tai juotosprosessien, kuten aallonjuottamisen, käyttäminen, mikä voi tehokkaasti vähentää juotosvaikeuksia ja parantaa hitsauksen laatua ja tehokkuutta.

YmpäristönsuojelustandarditVaatimusten mukainen

Upota - 8 Puolikokoinen oskillaattori 1008 Tuotteet ovat kaikki saaneet ympäristösertifikaatit, kuten ROHS ja johtavat ilmaiset, ympäristövaatimusten täyttämisen, ympäristön ja ihmisten terveyden suojelun edistäminen sekä eri alueiden ja toimialojen ympäristönsuojeluvaatimusten tyydyttäminen.

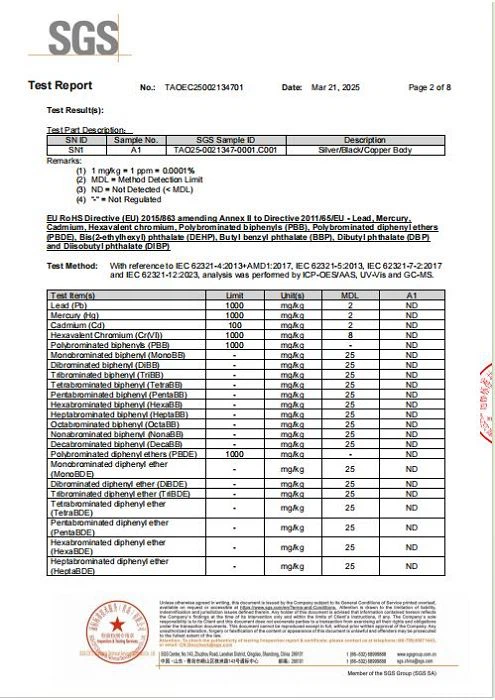

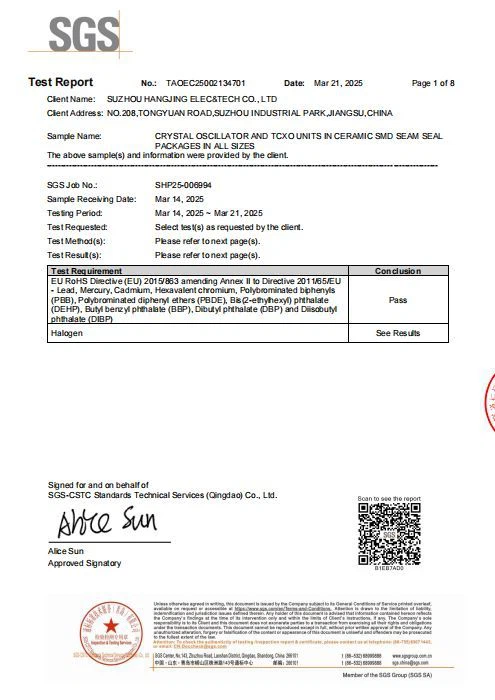

todistus

DIP - 8 puolikasoksotoria 1008 CD08H4-sarja on ROHS-yhteensopiva, lyijytön.

Faq

Q1: Onko Suzhou Hangjingin DIP-8 puolikokoinen oskillaattori 1008 CD08H4 -sarjan ympäristösertifioitu (esim. ROHS)? Onko vaatimustenmukaisuusraportti?

V: Kulutuselektroniikka- ja vientiasiakkaat toimittavat ympäristösertifiointiasiakirjoja varmistaakseen, että tuote ei sisällä haitallisia aineita, kuten lyijyä ja kadmiumia, ja se noudattaa Euroopan unionin ja muiden alueiden ympäristömääräyksiä.

Q2: Voidaanko sitä käyttää suorana korvaajana oskillaattoreille muissa paketeissa? Tarvitseeko muuttaa piiri?

V: PIN -määritelmät ja sähköparametrit tarkistetaan usein katkaisujen johtuvien piirivirheiden välttämiseksi.
